Накопительные емкости

Емкости накопительные: Helyx, объем от 2 до 120 м/куб.

Емкости  объемом до 10000 м/куб изтотавливаются по техническому заданию Заказчика. Изготовление накопительных емкостей осуществляется непосредственно на объекте, с применением мобильного технологического оборудования.

В офисе компании Вы получите всю необходимую информацию по стоимости и скидкам.

(Накопительные емкости) Емкости. Helyx

В настоящее время при обустройстве систем локальной канализации далеко не всегда представляется возможным установить очистное сооружение. Такие факторы как высокий уровень грунтовых вод, тяжелые грунтовые условия, расположение объекта застройки в черте города, делают невозможным использование ЛОС. В данных случаях применяются емкости.

Назначение

Накопительные емкости «Helyx» являются частью локальной инженерной системы, предназначенной для сбора сточных вод от индивидуальных жилых домов, коттеджей, объектов малоэтажной застройки, при отсутствии централизованной системы канализации, а также для сбора и хранения химикатов на промышленных предприятиях. Допустимо использование данных емкостей для сбора и хранения других жидкостей, пригодных по своему составу для сбора и хранения в емкостях из композитных материалов.
Емкости «Helyx» применяются:
•    Для сбора и аккумулирования хозяйственно-бытовых сточных вод.
•    Сточных вод и жидкостей, схожих по своему составу с хозяйственно-бытовыми.
•    Хранения технических жидкостей.
•    Хранения дизельного топлива (см. Топливные емкости)
•    Хранения химических реактивов, щелочей и кислот.

Описание

Накопительная емкость «Helyx»- герметичное (водонепроницаемое) изделие, изготовленное методом машинной намотки. Материал емкости: полиэфирный  стеклопластик, изготовлен с использованием полиэфирных смол и стеклоармирующих материалов.
Технические и химические характеристики емкости, а также состав используемых материалов может меняться в зависимости от предъявляемых требований, исходя из химического состава жидкости.
Емкости рассчитаны для сбора и хранения жидкостей с температурой, не превышающей 40° С.

Устройство и принцип работы

Емкость «Helyx» представляет собой цилиндрическую емкость  с  патрубком для поступления воды и  патрубком или колодцем для отбора воды. Сточные воды поступают в накопительную емкость через приемный патрубок и аккумулируются в общем объеме емкости. Откачка жидкости производится через горловину обслуживания или через колодец обслуживания. При откачке допустимо использование ассенизационной машины или канализационного насоса, в отдельных случаях специального оборудования.

Техническое обслуживание

Техническое обслуживание накопительной емкости «Helyx» заключается в утилизации накопленных стоков при помощи ассенизационной машины и  производится из расчета фактического наполнения внутреннего объема емкости. Специального технического обслуживания самого изделия накопительной емкости не требуется.
Комплектация
В комплект  накопительной емкости  входит:
•    Емкость из стеклопластика, патрубок для установки горловины обслуживания, патрубок для подачи исходных стоков, крышка горловины обслуживания, технологические опоры (применяются при монтаже)
Дополнительно ёмкость может комплектоваться датчиком уровня жидкости.

Выбор места под установку

При выборе места под установку необходимо руководствоваться следующими рекомендациями:
- Установку, по возможности, располагать ниже дома с учетом  естественного уклона местности.
- Предусмотреть возможность подъезда к установке ассенизационной машины для откачки осадка. Максимальное расстояние 4-5м.
- Располагать установку по возможности ближе к дому. Оптимальное расстояние от 5 метров. Следует иметь в виду, что увеличение длины трассы до установки ведет к усложнению прочистки в случае засора. Трассу длиннее 15 метров необходимо выполнять с промежуточным колодцем.
- Трасса от дома к установке должна быть прямой. Если невозможно организовать прямую трассу, в местах поворотов  устраивают поворотные колодцы.

Установка датчика

Установка датчика производится только квалифицированным персоналом, имеющим допуск на выполнение электромонтажных работ, в соответствии с документацией, прилагаемой к датчику.
Сигнализирующее устройство датчика монтируется внутри помещения, в удобном для наблюдения месте.
При монтаже датчика необходимо соблюдать правила электромонтажа и техники безопасности.
Кабель, соединяющий датчик с сигнализирующим устройством, в грунте должен прокладываться в кабель-канале или трубе. Место выхода кабеля  из емкости должно герметизироваться с целью исключения попадания в емкость грунтовых вод.

Емкости из стеклопластика имеют следующие преимущества:
• химически устойчивы (срок эксплуатации под землёй более 50 лет)
• устойчивы к погодным условиям
• при небольшом удельном весе обладают большой механической прочностью (1,5 - 1,8 г/см3).

Фотографии

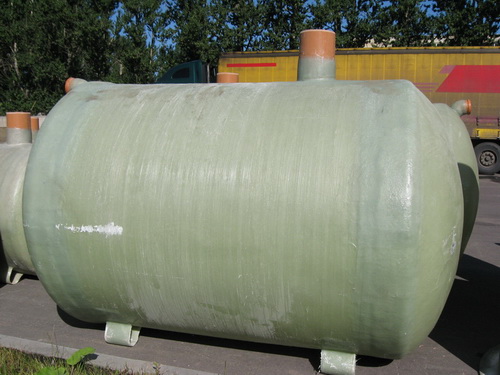

емкость накопительная 5-м-куб.jpg

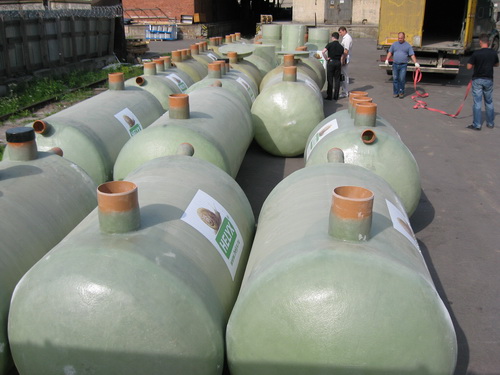

Емкости накопительные.JPG

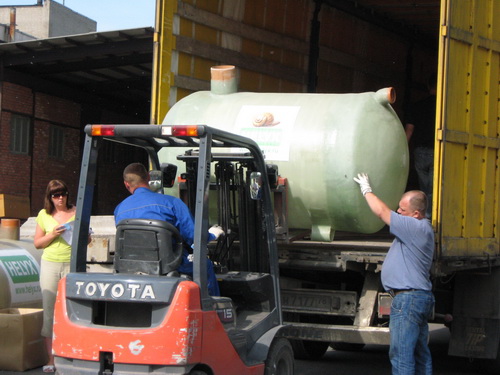

Емкость накопительная.JPG

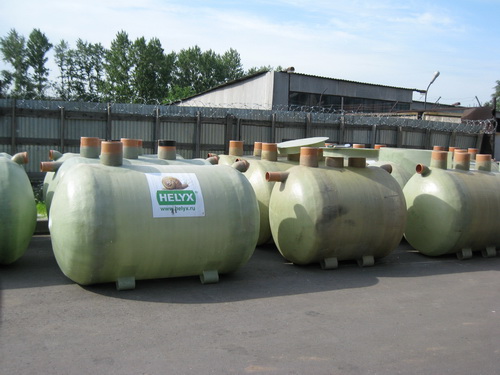

Емкости накопительные на складе.JPG

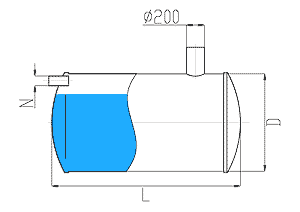

Чертеж

align="center"

Таблица размеров

D=1100D=1500D=2000D=2500D=3200
L=1750
3000л / 110мм


L=21002000л / 110мм



L=2300
4000л / 110мм


L=2600

8000л / 110мм

L=2850
5000л / 110мм


L=31003000л / 110мм



L=3250

10000л / 110мм

L=3450
6000л / 110мм


L=3850

12000л / 110мм

L=40004000л / 110мм



L=4100


20000л / 160мм
L=4600
8000л / 110мм


L=4800

15000л /160мм

L=50005000 л / 110мм


40000л / 160мм
L=5100


25000л / 160мм
L=5700
10000л / 110мм


L=60006000 л / 110мм



L=6200


30000л / 160мм
L=6300



50000л / 200мм
L=6400

20000л / 160мм

L=6900
12000л / 110мм

55000л / 200мм
L=7500



60000л / 200мм
L=8000

25000л / 160мм

L=8200


40000л / 160мм
L=8600
15000л /160мм


L=8750



70000л / 200мм
L=9600

30000л / 160мм

L=10000



80000л / 200мм
L=10200


50000л / 200мм
L=11300


55000л / 200мм
L=12250


60000л / 200мм
L=12500



100000л / 200мм
L=12800

40000л / 160мм

L=14300


70000л / 200мм

Скачать

А. Схема емкости на 2000л, d=1100, 30.51 Kb
Б1. Схема емкости на 3000л, d=1100, 30.85 Kb
Б2. Схема емкости на 3000л, d=1500, 13.63 Kb
В1. Схема емкости на 4000л, d=1100, 30.96 Kb
В2. Схема емкости на 4000л, d=1500, 30.75 Kb
Г1. Схема емкости на 5000л, d=1100, 30.48 Kb
Г2. Схема емкости на 5000л, d=1500, 31.06 Kb
Д1. Схема емкости на 6000л, d=1100, 30.44 Kb
Д2. Схема емкости на 6000л, d=1500, 31.31 Kb
Е1. Схема емкости на 8000л, d=1500, 31.37 Kb
Е2. Схема емкости на 8000л, d=2000, 30.84 Kb
Ж1. Схема емкости на 10000л, d=1500, 30.33 Kb
Ж2. Схема емкости на 10000л, d=2000, 31.66 Kb
З1. Схема емкости на 12000л, d=1500, 31.03 Kb
З2. Схема емкости на 12000л, d=2000, 31.63 Kb
И1. Схема емкости на 15000л, d=1500, 30.74 Kb
И2. Схема емкости на 15000л, d=2000, 31.78 Kb
К1. Схема емкости на 20000л, d=2000, 32 Kb
К2. Схема емкости на 20000л, d=2500, 31.08 Kb
Л1. Схема емкости на 25000л, d=2000, 31.61 Kb
Л2. Схема емкости на 25000л, d=2500, 31.84 Kb
М1. Схема емкости на 30000л, d=2000, 31.66 Kb
М2. Схема емкости на 30000л, d=2500, 31.42 Kb
Н1. Схема емкости на 40000л, d=2000, 32.33 Kb
Н2. Схема емкости на 40000л, d=2500, 32.76 Kb
Н3. Схема емкости на 40000л, d=3200, 32.27 Kb
О1. Схема емкости на 50000л, d=2500, 32.1 Kb
О2. Схема емкости на 50000л, d=3200, 32.62 Kb
П1. Схема емкости на 55000л, d=2500, 32.23 Kb
П2. Схема емкости на 55000л, d=3200, 32.71 Kb
Р1. Схема емкости на 60000л, d=2500, 32.14 Kb
Р2. Схема емкости на 60000л, d=3200, 32.17 Kb
С1. Схема емкости на 70000л, d=2500, 32.31 Kb
С2. Схема емкости на 70000л, d=3200, 32.96 Kb
Т. Схема емкости на 80000л, d=3200, 32.77 Kb
У. Схема емкости на 100000л, d=3200, 33.05 Kb
