Топливные емкости

Назначение

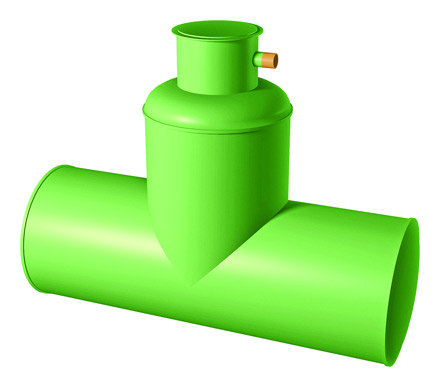

Топливная емкость «Helyx» представляет собой стеклопластиковое изделие цилиндрической формы, изготовленное из особого типа смол, устойчивых к дизельному топливу.  Топливная емкость «Helyx» предназначена для хранения дизельного топлива. Стандартная установка емкости с заглублением в грунт. Изготавливается из армированного стеклопластика  не подверженного  коррозии.


Комплектность



В комплект поставки топливной емкости «Helyx» входит:
•    Емкость из стеклопластика с установленным в ней краном забора топлива, заливной трубой и вентиляционным грибком.
•    Колодец обслуживания с вентиляционными трубами.
•    Крышка колодца обслуживания.
•    Труба для забора топлива.
•    Датчик уровня топлива, Дыхательный клапан  (Комплектация Фикс пакета)

Устройство и принцип работы

Топливная емкость «Helyx» представляет собой цилиндрическую емкость  с  патрубками для наполнения и забора топлива. Топливо заливается через трубу заливную. Забор топлива производится через кран забора топлива или через колодец обслуживания. Датчик (фикс пакет) уровня поставляется отдельно и устанавливается в крышке емкости согласно инструкции на него. Наполнение емкости топливом осуществляется  специализированными организациями.

Требования по установке и монтажу

Установку и монтаж топливной емкости «Helyx» и системы в целом необходимо проводить при помощи специализированной монтажной бригады.
При эксплуатации емкостей для хранения ГСМ необходимо соблюдать требования правил пожарной безопасности.
При выборе места под установку необходимо руководствоваться следующими рекомендациями:
- установку производить с учетом противопожарных норм и требований.
- предусмотреть возможность подъезда к емкости автомобиля, для доставки и аварийной откачки топлива.
При выполнении проектных и строительных работ руководствоваться СНиП 2.11.03-93 (Склады нефти и нефтепродуктов. Противопожарные нормы). Нормы технологического проектирования дизельных электростанций НТПД-90 Минэнерго СССР, утвержденные 19.07.90 «Автоматизированная дизельная электростанция».(носят рекомендательный характер)

Установка датчика

Установка датчика уровня топлива  производится  квалифицированным персоналом в соответствии с документацией, прилагаемой к датчику. Датчики подразделяются на механический, устанавливаемый непосредственно внутри колодца обслуживания и пневмотический устанавливаемый вне пределов емкости как правило с вынесением в подвальное помещение. Характеристики датчика зависят от комплектации Фикс пакета.

Техническое обслуживание

Топливную емкость рекомендуется подвергать периодическим очисткам в соответствии с требованиями государственных стандартов не реже одного раза в два года.
Проверять состояние топливной емкости не реже одного раза в шесть месяцев. Рекомендуется также регулярно проверять отсутствие воды в колодце обслуживания.
Резервуар должен быть герметично закрыт. Сообщение с атмосферой должно осуществляться только через дыхательный клапан (грибок).

Преимущества ёмкостей из стеклопластика:
• химически устойчивы (срок эксплуатации под землёй более 50 лет)
• устойчивы к погодным условиям
• при небольшом удельном весе обладают большой механической прочностью (1,5 - 1,8 г/см3).

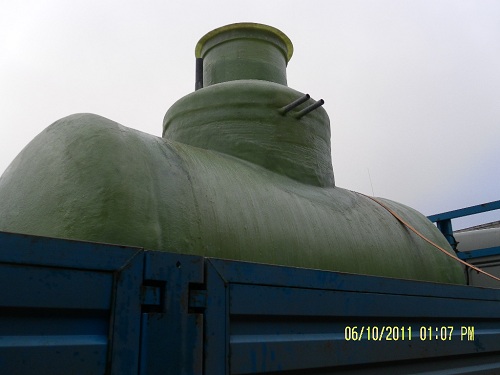

Топливная емкость. Helyx

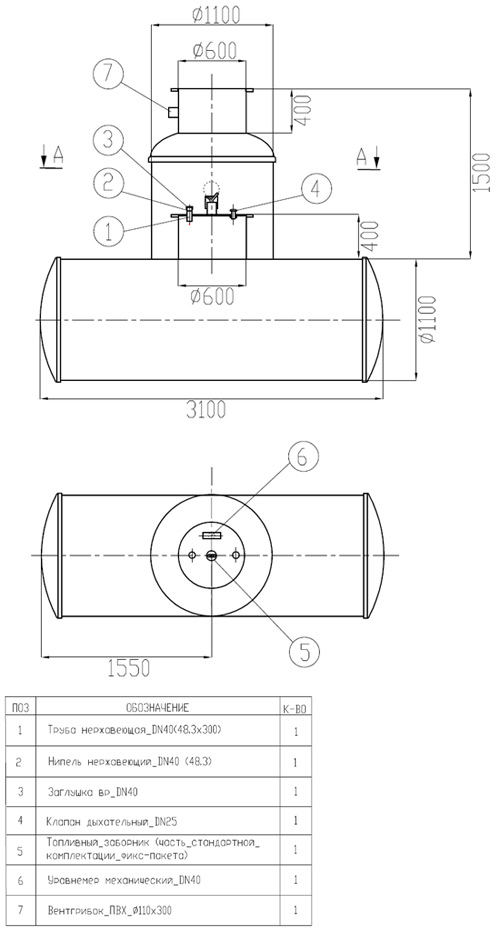

Чертеж


Топливная емкость: объем 3м/куб.

Таблица размеров

D=1100D=1500D=2000D=2500D=3200
L=1750
3000л / 110мм


L=21002000л / 110мм



L=2300
4000л / 110мм


L=2600

8000л / 110мм

L=2850
5000л / 110мм


L=31003000л / 110мм



L=3250

10000л / 110мм

L=3450
6000л / 110мм


L=3850

12000л / 110мм

L=40004000л / 110мм



L=4100


20000л / 160мм
L=4600
8000л / 110мм


L=4800

15000л /160мм

L=50005000 л / 110мм


40000л / 160мм
L=5100


25000л / 160мм
L=5700
10000л / 110мм


L=60006000 л / 110мм



L=6200


30000л / 160мм
L=6300



50000л / 200мм
L=6400

20000л / 160мм

L=6900
12000л / 110мм

55000л / 200мм
L=7500



60000л / 200мм
L=8000

25000л / 160мм

L=8200


40000л / 160мм
L=8600
15000л /160мм


L=8750



70000л / 200мм
L=9600

30000л / 160мм

L=10000



80000л / 200мм
L=10200


50000л / 200мм
L=11300


55000л / 200мм
L=12250


60000л / 200мм
L=12500



100000л / 200мм
L=12800

40000л / 160мм

L=14300


70000л / 200мм

Скачать

А. Схема емкости на 2000л, d=1100, 30.51 Kb
Б1. Схема емкости на 3000л, d=1100, 30.85 Kb
Б2. Схема емкости на 3000л, d=1500, 13.63 Kb
В1. Схема емкости на 4000л, d=1100, 30.96 Kb
В2. Схема емкости на 4000л, d=1500, 30.75 Kb
Г1. Схема емкости на 5000л, d=1100, 30.48 Kb
Г2. Схема емкости на 5000л, d=1500, 31.06 Kb
Д1. Схема емкости на 6000л, d=1100, 30.44 Kb
Д2. Схема емкости на 6000л, d=1500, 31.31 Kb
Е1. Схема емкости на 8000л, d=1500, 31.37 Kb
Е2. Схема емкости на 8000л, d=2000, 30.84 Kb
Ж1. Схема емкости на 10000л, d=1500, 30.33 Kb
Ж2. Схема емкости на 10000л, d=2000, 31.66 Kb
З1. Схема емкости на 12000л, d=1500, 31.03 Kb
З2. Схема емкости на 12000л, d=2000, 31.63 Kb
И1. Схема емкости на 15000л, d=1500, 30.74 Kb
И2. Схема емкости на 15000л, d=2000, 31.78 Kb
К1. Схема емкости на 20000л, d=2000, 32 Kb
К2. Схема емкости на 20000л, d=2500, 31.08 Kb
Л1. Схема емкости на 25000л, d=2000, 31.61 Kb
Л2. Схема емкости на 25000л, d=2500, 31.84 Kb
М1. Схема емкости на 30000л, d=2000, 31.66 Kb
М2. Схема емкости на 30000л, d=2500, 31.42 Kb
Н1. Схема емкости на 40000л, d=2000, 32.33 Kb
Н2. Схема емкости на 40000л, d=2500, 32.76 Kb
Н3. Схема емкости на 40000л, d=3200, 32.27 Kb
О1. Схема емкости на 50000л, d=2500, 32.1 Kb
О2. Схема емкости на 50000л, d=3200, 32.62 Kb
П1. Схема емкости на 55000л, d=2500, 32.23 Kb
П2. Схема емкости на 55000л, d=3200, 32.71 Kb
Р1. Схема емкости на 60000л, d=2500, 32.14 Kb
Р2. Схема емкости на 60000л, d=3200, 32.17 Kb
С1. Схема емкости на 70000л, d=2500, 32.31 Kb
С2. Схема емкости на 70000л, d=3200, 32.96 Kb
Т. Схема емкости на 80000л, d=3200, 32.77 Kb
У. Схема емкости на 100000л, d=3200, 33.05 Kb

Монтажный комплект

По вопросам подбора оборудования просим обращаться в офис компании ООО ХЕЛИКС СПБ
