Жироотделители (Жироуловители)

Жироуловитель  служит для отделения из сточных вод жира и масла растительного и животного происхождения, содержащихся в сточных водах кафе, столовых и ресторанов, на предприятиях при  изготовлении мясных продуктов и на других видах производств, где происходит загрязнение воды жиром. Используется в качестве первоначальной очистной единицы, устанавливаемой на выпусках производственной канализации, содержащей загрязненные жиром стоки, очищенные от крупных механических примесей. Надежно предохраняет бытовую канализацию от загрязнения жиром и очистные сооружения от ухудшения их работы и проблем в эксплуатации. Температура сточных вод, должна быть не более 400 С. Частицы масла и жира поднимаются на поверхность за счет разницы удельных весов с водой. Жироуловители обеспечивают очистку сточных вод по жирам до 20 мг/л.

Устройство и принцип работы

Жироотделитель представляет собой цилиндрическую емкость с патрубками для поступления и отвода воды. Сточные воды поступают в накопительную емкость через приемный патрубок и аккумулируются в общем объеме емкости. Откачка жидкости производится через горловину обслуживания или через колодец обслуживания. При откачке допустимо использование ассенизационной машины или канализационного насоса, в отдельных случаях специального оборудования.

Принцип работы.

Жироуловители состоят из двух отсеков. Первый отсек (пескоотделитель): в нем из сточных вод выделяются твердые частицы. Принцип работы пескоотделителя основан на гравитации, когда выделяемые из сточных вод взвешенные вещества проходят через заполненные водой отделитель и за определенное время оседают на дно емкости. Второй отсек (жироуловитель): жидкость после очистки в первом отсеке от взвешенных частиц перетекает во второй отсек. Там частицы жира и масла поднимаются на поверхность, образуя масложировую пленку.

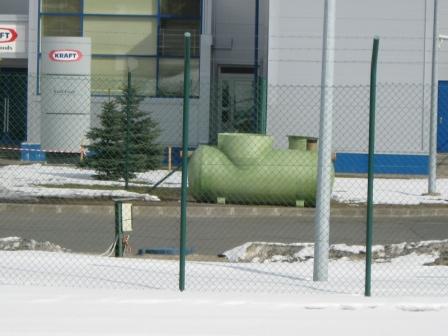

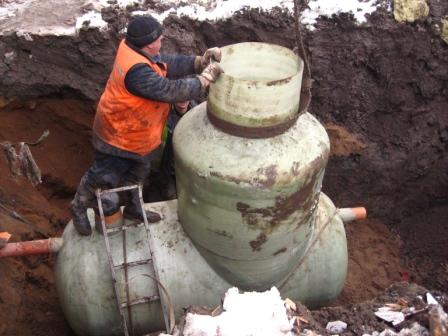

Фотография

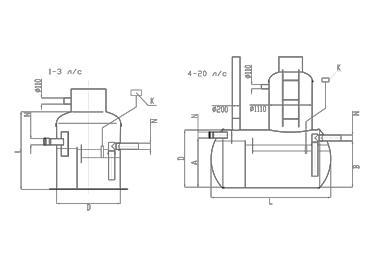

Чертеж

Таблица размеров

Скачать

1. Схема жироуловителя производительностью 1 л/с, 29.07 Kb
2. Схема жироуловителя производительностью 2 л/с, 29.1 Kb
3. Схема жироуловителя производительностью 3 л/с, 29.24 Kb
4. Схема жироуловителя производительностью 4 л/с, 34.13 Kb
5. Схема жироуловителя производительностью 5 л/с, 34.24 Kb
6. Схема жироуловителя производительностью 7 л/с, 15.66 Kb
7. Схема жироуловителя производительностью 10 л/с, 36.32 Kb
8. Схема жироуловителя производительностью 15 л/с, 34.34 Kb
9. Схема жироуловителя производительностью 20 л/с, 34.45 Kb
Инструкция по подбору жироуловителя, 107.07 Kb
Опросный лист на жироуловитель, 90.87 Kb

Монтажный комплект

Датчики и сигнализаторы

По вопросам подбора оборудования просим обращаться к нашим специалистам в офис компании ООО "ХЕЛИКС СПБ"
