Отводы
Отводы используютя для продукции стандартных размеров с изогнутой трубой, Т-образной трубой и переходником для придания линии требуемого угла.

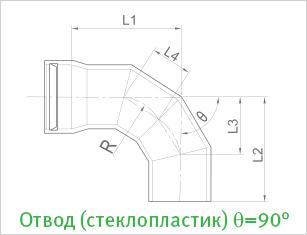

Отвод (стеклопластик) угол=90°
DN | R | L1,L2 | L3 | L4 | L |
500 | 630 | 1100 | 461 | 338 | 1954 |
600 | 780 | 1300 | 571 | 418 | 2294 |
700 | 830 | 1300 | 608 | 445 | 2274 |
800 | 880 | 1600 | 644 | 472 | 2856 |
900 | 940 | 1700 | 688 | 504 | 3032 |
1000 | 1080 | 1600 | 791 | 579 | 3176 |
1200 | 1190 | 1800 | 871 | 638 | 3134 |
1400 | 1290 | 2100 | 945 | 691 | 3692 |
1600 | 1580 | 2400 | 1157 | 847 | 4180 |
1800 | 160 | 2500 | 1230 | 900 | 4340 |
2000 | 1790 | 2600 | 1311 | 959 | 4496 |

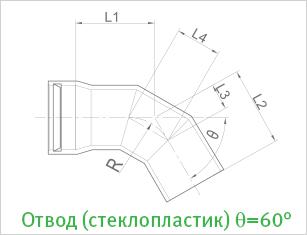

Отвод (стеклопластик) угол=60°
DN 60 | R | L1,L2 | L3 | L4 | L |
500 | 760 | 800 | 164 | 302 | 1574 |
600 | 940 | 900 | 202 | 374 | 1770 |
700 | 990 | 900 | 213 | 394 | 1768 |
800 | 1050 | 1000 | 226 | 418 | 1966 |
900 | 1100 | 1000 | 237 | 438 | 1964 |
1000 | 1280 | 1100 | 276 | 509 | 2157 |
1200 | 1380 | 1200 | 297 | 549 | 2355 |
1400 | 1480 | 1400 | 319 | 589 | 2751 |
1600 | 1840 | 1600 | 396 | 732 | 3140 |
1800 | 1940 | 1700 | 418 | 772 | 3336 |
2000 | 250 | 1700 | 441 | 816 | 3334 |

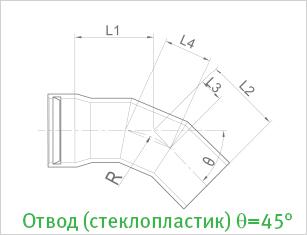

Отвод (стеклопластик) угол=45°
DN 45 | R | L1,L2 | L3 | L4 | L |
500 | 630 | 850 | 195 | 38 | 1648 |
600 | 780 | 900 | 241 | 418 | 1736 |
700 | 830 | 1000 | 257 | 445 | 1931 |
800 | 880 | 1000 | 272 | 472 | 1928 |
900 | 940 | 1100 | 291 | 504 | 2122 |
1000 | 1100 | 1200 | 341 | 589 | 2307 |
1200 | 1200 | 1300 | 371 | 643 | 2501 |
1400 | 1300 | 1500 | 371 | 643 | 2501 |
1600 | 1600 | 1800 | 495 | 857 | 3467 |
1800 | 1700 | 1800 | 526 | 911 | 3459 |
2000 | 1800 | 1900 | 557 | 965 | 3651 |

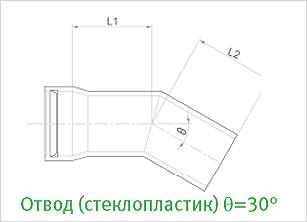

Отвод (стеклопластик) угол=30°
DN 30 | L1,L2 | L |
500 | 650 | 1300 |
600 | 700 | 1400 |
700 | 700 | 1400 |
800 | 700 | 1400 |
900 | 700 | 1400 |
1000 | 800 | 1600 |
1200 | 900 | 1800 |
1400 | 1100 | 2200 |
1600 | 1200 | 2400 |
1800 | 1200 | 2400 |
2000 | 1300 | 2600 |

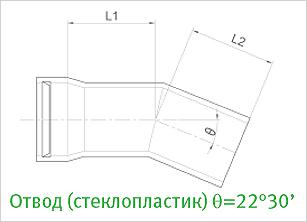

Отвод (стеклопластик) угол=22°30’
DN 22.30 | L1,L2 | L |
500 | 650 | 1300 |
600 | 700 | 1400 |
700 | 700 | 1400 |
800 | 700 | 1400 |
900 | 700 | 1400 |
1000 | 800 | 1600 |
1200 | 1100 | 1800 |
1400 | 1100 | 2200 |
1600 | 1200 | 2400 |
1800 | 1200 | 2400 |
2000 | 1300 | 2600 |

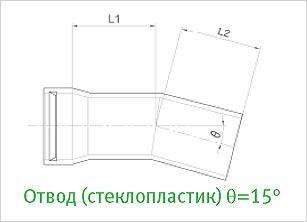

Отвод (стеклопластик) угол=15°
DN 15 | L2,L1 | L |
500 | 600 | 1200 |
600 | 600 | 1200 |
700 | 600 | 1200 |
800 | 700 | 1400 |
900 | 700 | 1400 |
1000 | 800 | 1600 |
1200 | 800 | 1600 |
1400 | 1000 | 2000 |
1600 | 1200 | 2400 |
1800 | 1200 | 2400 |
2000 | 1200 | 2400 |

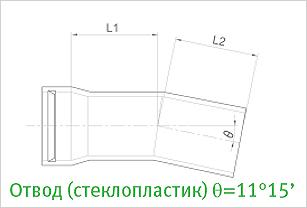

Отвод (стеклопластик) угол=11°15’
DN 11.15 | L1,L2 | L |
500 | 600 | 1200 |
600 | 600 | 1200 |
700 | 600 | 1200 |
800 | 700 | 1400 |
900 | 700 | 1400 |
1000 | 800 | 1600 |
1200 | 800 | 1600 |
1400 | 1000 | 2000 |
1600 | 1100 | 2200 |
1800 | 1100 | 2200 |
2000 | 1200 | 2400 |
Схемы
По вопросам приобретения стеклопластиковой трубы Helyx просим обращаться в офис компании ООО Очистные сооружения
