Канализационная насосная станция. КНС.




Компания ООО «Очистные сооружения» поставляет канализационные насосные станции (КНС) под торговой маркой «HELYX» и является официальным представителем  т.м.  «HELYX».

На сегодняшний день оборудование, производимое под ТМ «HELYX» занимает лидирующие позиции на рынке стеклопластика. При изготовлении  применяются современные технологии производства, материалы ведущих мировых производителей смол и стеклоармирующих элементов. Элементы внутренних трубопроводов выполнены с использованием бесшовного сварочного оборудования (орбитальная сварка) не имеющего аналога на территории России. Канализационные насосные станции изготавливаются как в производственных условиях, так и непосредственно на объекте Заказчика. Изготовление канализационных насосных станций на диаметрах до 30 метров осуществляется с ипользованием мобильного технологического оборудования.

Канализационная насосная станция (КНС) является сложным техническим изделием. Специалисты компании "Очистные сооружения" готовы ответить на все возникающие вопросы при подборе и расчете, как самого корпуса Канализационной насосной станции, так и насосного оборудования (включая пульт управления).

1. Назначение

Канализационная насосная станция (КНС) предназначена для перекачки и транспортировки  различного вида жидкостей:
  • промышленных стоков;
  • хозяйственно-бытовых вод;
  • ливневых сточных вод;
  • дренажных вод
в тех случаях, когда транспортировка жидкости самотеком невозможна.

2.Технические данные

Технические характеристики Канализационной насосной станции  (КНС) определяются в полном соответствии с нормативной документацией КАНАЛИЗАЦИЯ. НАРУЖНЫЕ СЕТИ И СООРУЖЕНИЯ СНиП 2.04.03-85 (раздел 5 п. 5.4) и определяются на этапе проектирования.

3. Комплектность

Комплектность Канализационной насосной станции (КНС) подбирается производителем по согласованию с заказчиком.  КНС может поставляться как в полной заводской готовности, так и без насосной группы.
  • Корпус насосной станции;
  • Лестница для обслуживания;
  • Площадка обслуживания;
  • Корзина для сбора мусора;
  • Крышка люка;
  • Трубопроводы из нержавеющей стали в состав которых входят обратные клапаны, задвижки, направляющие насосов, входной патрубок;
  • Выходной патрубок из нержавеющей стали с переходом на рабочий диаметр;
  • Вентиляционная труба;
  • Погружные насосы с автоматическими трубными муфтами;
  • Кабель-канал для питания насосов;
  • Комплект поплавковых выключателей;
  • Щит управления
Комплектация Канализационной насосной станции (КНС)  производится на основании заполненного опросного листа. Канализационная насосная станция комплектуется насосами учитывая требования заказчика.

4. Устройство и принцип работы

Корпус канализационной насосной станции (КНС)представляет собой цилиндрическую емкость, изготовленную из прочного армированного стеклопластика.
Корпус канализационной насосной станции (КНС) имеет патрубки для присоединения подводящего, самотечного коллектора сточных вод и напорных трубопроводов для  отвода сточных вод.
Для обслуживания Канализационной насосной станции (КНС) в корпусе предусмотрена площадка обслуживания, лестница и подъемная стекло пластиковая решетка обслуживания.
На входе подводящего самотечного коллектора в приемный резервуар КНС предусмотрен решетчатый контейнер (корзина) препятствующий попаданию в корпус канализационной насосной станции (КНС) крупных включений, содержащихся в сточных водах, или гаситель потока (отбойник) по требованию Заказчика, при этом следует руководствоваться назначением КНС и типом сточных вод. Контейнер с задержанными отходами может извлекаться на поверхность по направляющим вручную или с помощью тали.
В основании канализационной насосной станции устанавливаются основания с автоматическими трубными муфтами и отводами, в которых монтируются вертикальные направляющие из стальных труб, закрепленные верхними кронштейнами.
Насосы опускаются на цепях в резервуар насосной станции по направляющим. Соединение насоса с основанием герметизируется посредством автоматической муфты.
На напорных линиях насосов предусматривается установка обратных клапанов и задвижек.
Электрический шкаф управления работой насосов расположен на поверхности в запирающемся защитном кожухе.

5. Монтаж, подготовка к работе и порядок работы

Монтаж канализационной насосной станции (КНС) производиться специализированной строительной организацией в полном соответствии с проектом.
Монтаж насосов, поплавковых выключателей и датчиков производиться  в соответствии с инструкцией по монтажу и техническому обслуживанию насосов поплавковых выключателей и датчиков, представителем фирмы производителя или  специализированной организацией имеющей лицензии и допуски к данным видам работ.

6.Техническое обслуживание

Техническое обслуживание канализационной насосной станции (КНС). Осуществляется эксплуатационной  организацией в соответствии с рекомендациями производителей  насосов, поплавковых выключателей и датчиков.

Посмотреть виртуальную схему

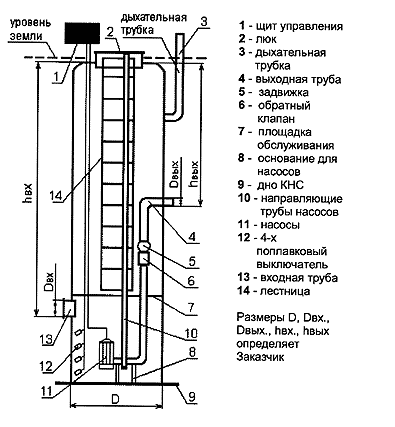

 Чертеж

 Фотографии

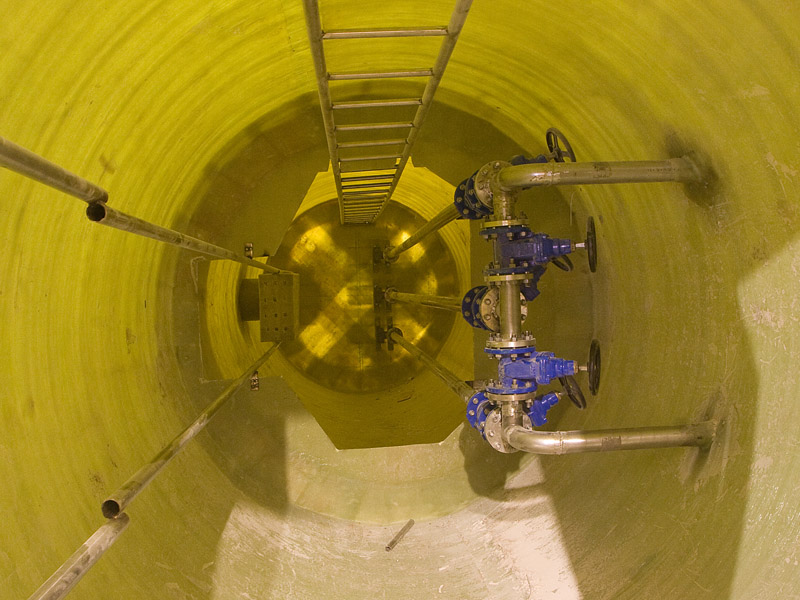

Вид изнутри  На машине

 Скачать

По вопросам подбора оборудования просим обращаться к нашим специалистам, в офис компании ООО "Очистные сооружения"

Монтаж и пуско-наладка КНС, 68.96 Kb
Описание принципа работы КНС, 120.52 Kb
Опросный лист_КНС
