Однокорпусные ливневые очистные сооружения, поверхностного стока

Компания производит и поставляет очистные сооружения Helyx как в раздельных так и совмещенных корпусах. В   ассортименте компании представлены ливневые очистные сооружения (ливневка), собранные в одном корпусе, с различной производительностью.

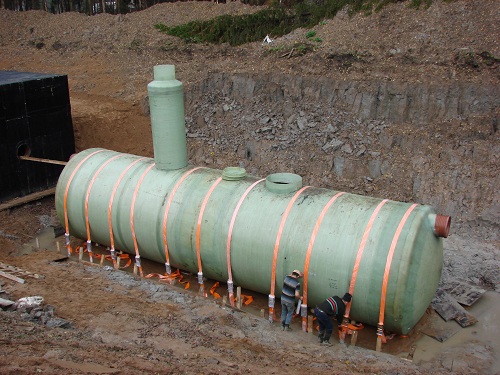

Ливневка производительностью 60 л/сек. 3 в одном

Очистные сооружения и системы очистки ливневых  сточных вод для промышленного и гражданского строительства.

Законодательство (Водный кодекс) РФ запрещает сброс сточных вод не прошедших очистку до установленных норм. К таким водам относятся; дождевые, талые, поливо-моечные воды, воды отводимые с селитебных территорий и производственных площадок. Очистные сооружения для очистки ливневых стоков т.м. Helyx позволяют очистить сточные воды до норм сброса и предотвратить загрязнение окружающей среды.

Применение

Очистные сооружения применяются на различных объектах строительства, таких как; ливневая канализация дорог, мостов, тоннелей, АЗС, паркингов, автомоек, территории торгово-развлекательных комплексов, магазинов, промышленных объектов и многих других объектах, где необходима очистка сточных вод, перед сбросом в городской коллектор или в водные объекты.

При выборе системы очистных сооружений необходимо руководствоваться следующими параметрами:

  • Производительность очистных сооружений
  • Глубина заложения трубопроводов
  • Концентрация загрязняющих веществ на входе в очистное сооружение: Взвешенные вещества, Нефтепродукты, БПК.
  • Необходимая степень очистки; до норм сброса в городскую канализацию, или норм сброса в водные объекты.

Преимущества

  • Поставляются в полной заводской готовности.
  • Материал - армированный стеклопластик, легкий, прочный, не коррозийный
  • Установка – подземная, не требует строительства подсобных помещений. Надземная.
  • Очистные сооружения в едином корпусе. Сокращает площадь под установку
  • Сокращается время на установку и монтаж
  • Производительность очистных сооружений в едином корпусе 2 в 1 до 100л/сек., 3 в 1 до 70л/сек.
  • Системы большей производительности состоят из нескольких линий
  • Степень очистки до норм сброса в водоемы рыбохозяйственного назначения:

Показатели

Пескоотделитель

«Helyx»

Бензомаслоотделитель

«Helyx»

Сорбционный фильтр

«Helyx»

вход

выход

вход

выход

вход

выход

Нефтепродукты, мг/л

до 100

16,0

до 16,0

0,30

0,30

0,05

Взвешенные вещества, мг/л

до 2000

до 300

до 300

10

до 10

3

БПК5, мг/л

до 70

20…40

до 40

10…15

10…15

2-3

Состав очистных сооружений в едином корпусе:

Комплектация очистных сооружений 3 в 1 корпусе включает в себя следующие технологические блоки:

  • Пескоуловитель
  • Маслобензоуловитель
  • Сорбционный блок

Комплектация ливневых очистных сооружений 2 в одном корпусе включает в себя следующие технологические блоки:

  • Пескоуоловитель
  • Маслобензоуловитель

Очистные сооружения. Принцип работы.

В пескоотделителе производиться очистка от твердых частиц, осаждаемых под действием силы тяжести, с последующей утилизацией ассенизационной машиной. Пескоотделитель может комплектоваться датчиком уровня песка.

В маслобензоотделителе производиться очистка сточных вод от нефтепродуктов. На коалесцентных модулях происходит выделение эмульгированных нефтепродуктов и мелкодисперсных взвешенных веществ. Срок службы коалесцентных модулей не ограничен.

Маслобензоотделитель может комплектоваться датчиком (сигнализатором) уровня нефтепродуктов. Утилизация нефтепродуктов осуществляется ассенизационной машиной.

В сорбционном блоке сточные воды через распределительную систему подаются на сорбционную загрузку. Стоки проходят через сорбенты, С-Верад и активированный уголь который обеспечивает сорбцию остаточных растворенных нефтепродуктов. Далее стоки поступают на природный камень шунгит, который в свою очередь предотвращает вынос сорбентов из сорбционного фильтра и увеличивает эффективность работы сорбентной загрузки. Очищенные стоки далее отводятся в сеть водосборных устройств и выходной патрубок. Обслуживание сорбционного фильтра производиться путем замены сорбентов 1 раз в эксплуатационный год .

Системы очистки без сорбционного фильтра применяются для очистки сточных вод до норм сброса в городскую канализацию.

В том случаи, если концентрация загрязняющих веществ на входе в очистные сооружения превышает допустимую, дополнительно устанавливается вихревой сепаратор.

Поток воды поступает в сепаратор по касательной и движется по внешней стороне оправки, в процессе движения потока из него отделяются взвешенные вещества и нефтепродукты. Далее инвертером потока движение воды направляется в верх и очищенный сток выходит из сепаратора. Отдельный отсек для взвешенных частиц предотвращает вынос. Вихревое движение воды позволяет существенно увеличить эффективность сепарации и сократить габариты очистного сооружения.

Очистные сооружения комплектуются колодцами обслуживания , распределительными колодцами и колодцами для отбора проб.

Монтаж

Очистные сооружения поставляются в максимальной заводской готовности, время установки на объекте занимает от 2-х дней до 1- недели.

Очистные сооружения устанавливаются на ж/б плиты, крепятся монтажными ремнями, и соединяются с трубами наружной канализации. Котлован засыпается песком с послойной трамбовкой.

Таблица размеров

Расход Q (л/с)1.536
Высота вход. трубы A (мм)9309301280
Высота вых. трубы B (мм)8108101160
Диаметр D (мм)110011001500
Длина L (мм)380045006000
Диаметр вход/вых трубы N (мм)110110160

Скачать
