Масло-бензоотделитель

Масло-бензоотделитель (Масло-бензоуловитель, бензо-маслоотделитель, бензо-маслоуловитель, нефтеотделитель, нефтеловушка, сепаратор нефтепродуктов) - все вышеперечисленное является сооружением для механической очистки поверхностных сточных вод, применяемое для удаления не растворённых грубодисперсных примесей из отходов с присутствием нефти, масел и продуктов сгорания топлива, (нефтепродуктов).

В конструкцию маслобензоотделителя введен специальный элемент, коалесцентный модуль. Данный элемент используется в  маслобензоотделителях и служит для  отделение всплывающих частиц нефтепродуктов размером более 0,2 мм, а также более легких, чем 1500кг/м3, взвешенных веществ.

В бензо-маслоотделителе из сточных вод выделяются свободные, а также частично механически эмульгированные нефтепродукты. Применение коалесцентного модуля позволяет увеличить производительность масло-бензоотделителя, по сравнению с аналогами в 1,4 раза (за счет большей площади поверхности модулей). Преимуществом модулей является еще и то, что модули само очищающиеся. При прохождении потока воды через модули поверхность пластин вибрирует, что в свою очередь способствует всплытию частиц нефтепродуктов и оседанию взвешенных частиц.

Конструктивно коалесцентные модули установленные в бензомаслоотделитель представляют собой тонкослойные пластины из ПВХ, соединенные между собой. Благодаря своей конструкции модули способствуют укрупнению частиц нефтепродуктов и ускоряют их всплытие. Масло и другие нефтепродукты образуют единый слой на поверхности воды в емкости.

Для удобства обслуживания в масло-бензоотделитель возможно установить датчик-сигнализатор, который выдаёт световую и звуковую сигнализацию при максимальном уровне нефтепродуктов в нефтеотделителе.

Обслуживание маслобензоотделителя, бензомаслоотделителя производится ассенизационной машиной по мере накопления нефтепродуктов на поверхности воды в маслобензоотделители.

Степень очистки после бензо-маслоотделителя может составлять:
- по нефтепродуктам - 0,3 мг/л;
- по взвешенным веществам - 20 мг/л;

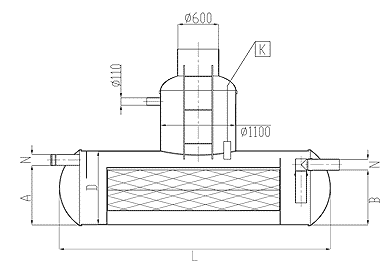

Чертеж

Таблица размеров

Расход Q (л/с)10152030405075100
Высота вход. трубы A (мм)8901250125012001135163521351315
Высота вых. трубы B (мм)8201180118011301065156520652065
Диаметр отделителя D (мм)11001500150015001500200025002500
Длина отделителя L (мм)400035004800590068005000600010000
Диаметр вход/вых трубы N (мм)160200200250315315315315

Скачать

A. Схема маслобензоотделителя производительностью 1,5 л/с, 33.36 Kb
Б. Схема маслобензоотделителя производительностью 3 л/с, 33.35 Kb
В. Схема маслобензоотделителя производительностью 6 л/с, 33.69 Kb
Г. Схема маслобензоотделителя производительностью 10 л/с, 35.87 Kb
Д. Схема маслобензоотделителя производительностью 15 л/с, 36.66 Kb
Е. Схема маслобензоотделителя производительностью 20 л/с, 37.08 Kb
Ж. Схема маслобензоотделителя производительностью 30 л/с, 37.53 Kb
З. Схема маслобензоотделителя производительностью 40 л/с, 37.32 Kb
И. Схема маслобензоотделителя производительностью 50 л/с, 37.45 Kb
Й. Схема маслобензоотделителя производительностью 75 л/с, 38.46 Kb
К. Схема маслобензоотделителя производительностью 100 л/с, 40.38 Kb

Опросный лист

Монтажный комплект

По вопросам подбора оборудования просим обращаться к нашим специалистам в офис компании ООО "Очистные сооружения"
