Пескоотделитель (Песколовка, Пескоуловитель)

Назначение

Пескоотделитель или пескоуловитель (названия отражают аналоги, также могут называться песколовушки или песколовки), предназначен для очистки поверхностного стока и выделения из общего объема сточных вод твердых частиц. Принцип действия пескоотделителя основан на гравитации. При эксплуатации Пескоотделителя (Пескоуловителя) происходит гравитационное осаждение выделяемых из сточных вод взвешенных веществ с последующим аккумулированием в основании емкости пескоотделителя (пескоуловителя).
Пескоотделитель (пескоуловитель) используется в очистных сооружениях, предназначенных для очистки поверхностного стока. Пескоотделитель производит предварительную очистку общего объема стока от песка, ила и прочих загрязнителей, находящихся во взвешенном состоянии и имеющих отрицательную плавучесть. Далее сточные воды подаются на последующую очистку в масло-бензоотделитель и сорбционный блок.
Пескоотделитель (пескоуловитель) применяется на объектах коммунального хозяйства, авто парковках, промышленных территориях, стоянках автотранспорта и других объектах, имеющих территории с твердым покрытием. Емкость пескоотделителя допускается использовать для очистки промышленных сточных вод и промышленно-дождевой канализации. В данном случае применение пескоотделителя определяется технологической схемой очистки с использованием химических коагулянтов.
Емкости Пескоотделителя (пескоуловителя) рассчитаны для приема жидкостей с температурой, не превышающей 40° С.
Описание

Пескоотделитель (пескоуловитель) представляет собой цилиндрическую ёмкость, изготовленную методом машинной намотки. Процесс производства Пескоотделителя осуществляется на  современной автоматизированной линии с использованием европейского оборудования.
Пескоотделитель (пескоуловитель) выполнен из  полиэфирного  стеклопластика, изготовленного с использованием полиэфирных смол и стекло армирующих материалов. Состав используемых материалов и технологический процесс производства может меняться в зависимости от предъявляемых требований. Пескоотделитель имеет колодец обслуживания с лестницей. В комплект пескоотделителя может включаться сигнализатор песка (ила) с датчиком. Установка  аварийной сигнализации допустимо производить внутри помещения.

Принцип работы

Сточные воды поступают в емкость пескоотделителя через приемный патрубок и отводятся через выходной патрубок. Откачка жидкости производится через колодец обслуживания. При откачке допустимо использование ассенизационной машины или илососа. Расчет необходимого объема пескоотделителя (пескоуловителя) производиться  на основании предоставленных сведений и основывается на скорости осаждения взвешенных частиц в объеме жидкости за промежуток времени.

Комплектность

В комплект поставки пескоотделителя «HELYX» входит:
•    Пескоотделитель из стеклопластика.
•    Колодец обслуживания.
•    Крышка колодца обслуживания.
•    Паспорт изделия.
•    Датчик уровня раздела сред (поставляется как дополнительное оборудование)

Установка и монтаж

Установка и применение пескоотделителей для предварительной очистки должно осуществляться с учетом требований: СНиП 2.04.03-85, СНиП 2.04.01.-85, СанПиН 2.1.5.980-00 и других соответствующих строительных норм и правил, а в условиях Московской области – также ТСН ВиВ-97МО
При планировании системы необходимо учитывать ряд факторов: состав грунта, санитарные зоны,  высоты стояния грунтовых вод (с учетом периода весеннего снеготаяния и ливневых дождевых осадков), требования  СЭС   данного района, доступность для техобслуживания. СанПин 2.1.5.980-00 «Гигиенические требования к охране поверхностных вод»
При выборе места  установки консультируйтесь со специалистами.
Установку и монтаж пескоотделителя необходимо проводить силами специализированных организаций, имеющих лицензии на проведения данного вида работ, и опыта работы со стеклопластиковыми емкостями.
Установка датчика производится только квалифицированным персоналом, имеющим допуск на выполнение электромонтажных работ, в соответствии с документацией, прилагаемой к датчику.
Сигнализирующее устройство датчика монтируется внутри помещения, в удобном для наблюдения месте.
При монтаже датчика необходимо соблюдать правила электромонтажа и техники безопасности.
Для вентиляции смотрового колодца и объема самой емкости пескоотделителя возможна установка  вентиляционной трубы. Решение о необходимости установки вентиляционной трубы принимают специалисты, проводящие работы по монтажу системы.

Техническое обслуживание

Удаления осадка из пескоотделителя осуществляется   ассенизационным автотранспортом, илососом. В отдельных случаях при использовании емкостей для сбора и хранения промышленных жидкостей допустимо использование специального оборудования.

Периодичность обслуживания

Проверяйте состояние пескоотделителя не реже одного раза в шесть месяцев. Рекомендуется также регулярно проверять высоту стояния ила.
Скопившийся на дне Пескоотделителя ил должен откачиваться спец машиной. Откачку нужно производить при заполнении объема пескоотделителя илом более чем на 1/3 или не реже одного раза в год.
Полное опорожнение пескоотделителя нужно проводить не реже одного раза в два года. При этом следует промыть внутреннюю поверхность пескоотделителя струей воды под давлением. Одновременно проверить состояние пескоотделителя. Сразу же после проверки заполните пескоотделитель водой, чтобы он начал эффективно работать.

Фото

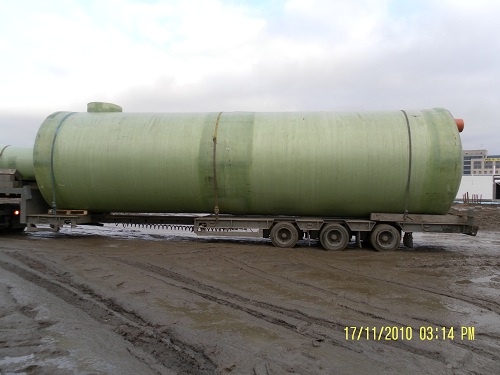

 Пескоотделитель

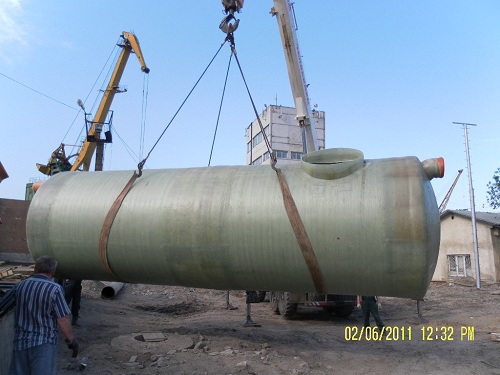

Пескоотделитель

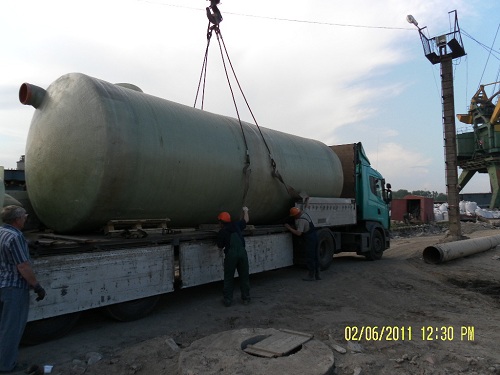

Пескоотделитель

Посмотреть виртуальную схему

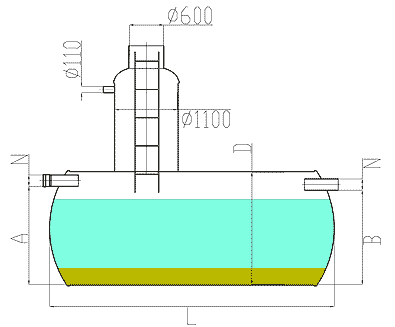

Чертеж

Таблица размеров

Производительность Q (л/с)10152030405075100
Высота вход. трубы A (мм)12901750175022002135213527502750
Высота вых. трубы B (мм)12201680168021302065206526802680
Диаметр отделителя D (мм)15002000200025002500250032003200
Длина отделителя L (мм)57004800640062008200102001000012500
Диаметр вход/вых трубы N (мм)160200200250315315400400

Скачать

1. Схема пескоотделителя производительностью 10 л/с, 34.44 Kb
2. Схема пескоотделителя производительностью 15 л/с, 34.37 Kb
3. Схема пескоотделителя производительностью 20 л/с, 33.57 Kb
4. Схема пескоотделителя производительностью 30 л/с, 34.52 Kb
5. Схема пескоотделителя производительностью 40 л/с, 34.75 Kb
6. Схема пескоотделителя производительностью 50 л/с, 34.32 Kb
7. Схема пескоотделителя производительностью 75 л/с, 34.18 Kb
8. Схема пескоотделителя производительностью 100 л/с, 33.74 Kb


Опросный лист

Монтажный комплект

По вопросам подбора оборудования просим обращаться к нашим специалистам в офис компании ООО "Очистные сооружения"
