Колодец для отбора проб

Очистные сооружения "Helyx"

 Контрольный колодец или колодец для отбора проб служит для обеспечения отбора проб  на качество очищенной воды. Контрольный колодец устанавливается после очистных сооружений. Колодец для отбора проб принимает очищенные сточные воды после очистки и условно чистые стоки с байпасной линии.

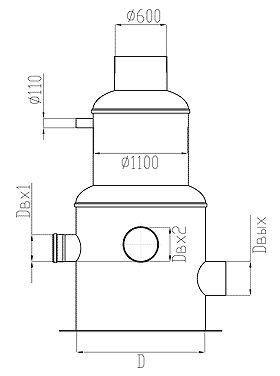

Чертеж

Таблица размеров

Производительность Q (л/с)10152030405075100
Диаметр колодца D (мм)15001500150015001500150015002000
Диаметр вход.1 трубы Dвх1 (мм)160200200250315315400400
Диаметр вход.2 трубы Dвх2 (мм)250315315315400400500500
Диаметр вых. трубы Dвых (мм)250315315315400400500500

Скачать

1. Схема колодца производительностью 10 л/с, 30.59 Kb
2. Схема колодца производительностью 15 л/с, 30.58 Kb
3. Схема колодца производительностью 20 л/с, 30.6 Kb
4. Схема колодца производительностью 30 л/с, 30.65 Kb
5. Схема колодца производительностью 40 л/с, 30.67 Kb
6. Схема колодца производительностью 50 л/с, 30.7 Kb
7. Схема колодца производительностью 75 л/с, 30.85 Kb
8. Схема колодца производительностью 100 л/с, 31.56 Kb

Опросный лист

По вопросам подбора оборудования просим обращаться в офис компании ООО "Очистные сооружения"
