Пожарные резервуары горизонтальные



ожарный резервуар служит для хранения запаса воды используемой для водоснабжения четвертой категории и нужд пожаротушения. В системах противопожарного водоснабжения вода используется для обеспечения пожарной безопасности людей, технологического оборудования, материальных ценностей, а также зданий и сооружений.

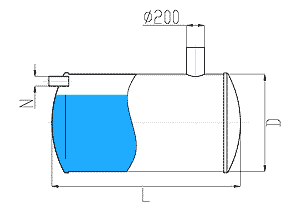

Чертеж

Таблица размеров

D=1100D=1500D=2000D=2500D=3200
L=17503000л / 110мм
L=21002000л / 110мм
L=23004000л / 110мм
L=26008000л / 110мм
L=28505000л / 110мм
L=31003000л / 110мм
L=325010000л / 110мм
L=34506000л / 110мм
L=385012000л / 110мм
L=40004000л / 110мм
L=410020000л / 160мм
L=46008000л / 110мм
L=480015000л /160мм
L=50005000 л / 110мм40000л / 160мм
L=510025000л / 160мм
L=570010000л / 110мм
L=60006000 л / 110мм
L=620030000л / 160мм
L=630050000л / 200мм
L=640020000л / 160мм
L=690012000л / 110мм55000л / 200мм
L=750060000л / 200мм
L=800025000л / 160мм
L=820040000л / 160мм
L=860015000л /160мм
L=875070000л / 200мм
L=960030000л / 160мм
L=1000080000л / 200мм
L=1020050000л / 200мм
L=1130055000л / 200мм
L=1225060000л / 200мм
L=12500100000л / 200мм
L=1280040000л / 160мм
L=1430070000л / 200мм

Скачать

А. Схема емкости на 2000л, d=1100, 30.51 Kb
Б1. Схема емкости на 3000л, d=1100, 30.85 Kb
Б2. Схема емкости на 3000л, d=1500, 13.63 Kb
В1. Схема емкости на 4000л, d=1100, 30.96 Kb
В2. Схема емкости на 4000л, d=1500, 30.75 Kb
Г1. Схема емкости на 5000л, d=1100, 30.48 Kb
Г2. Схема емкости на 5000л, d=1500, 31.06 Kb
Д1. Схема емкости на 6000л, d=1100, 30.44 Kb
Д2. Схема емкости на 6000л, d=1500, 31.31 Kb
Е1. Схема емкости на 8000л, d=1500, 31.37 Kb
Е2. Схема емкости на 8000л, d=2000, 30.84 Kb
Ж1. Схема емкости на 10000л, d=1500, 30.33 Kb
Ж2. Схема емкости на 10000л, d=2000, 31.66 Kb
З1. Схема емкости на 12000л, d=1500, 31.03 Kb
З2. Схема емкости на 12000л, d=2000, 31.63 Kb
И1. Схема емкости на 15000л, d=1500, 30.74 Kb
И2. Схема емкости на 15000л, d=2000, 31.78 Kb
К1. Схема емкости на 20000л, d=2000, 32 Kb
К2. Схема емкости на 20000л, d=2500, 31.08 Kb
Л1. Схема емкости на 25000л, d=2000, 31.61 Kb
Л2. Схема емкости на 25000л, d=2500, 31.84 Kb
М1. Схема емкости на 30000л, d=2000, 31.66 Kb
М2. Схема емкости на 30000л, d=2500, 31.42 Kb
Н1. Схема емкости на 40000л, d=2000, 32.33 Kb
Н2. Схема емкости на 40000л, d=2500, 32.76 Kb
Н3. Схема емкости на 40000л, d=3200, 32.27 Kb
О1. Схема емкости на 50000л, d=2500, 32.1 Kb
О2. Схема емкости на 50000л, d=3200, 32.62 Kb
П1. Схема емкости на 55000л, d=2500, 32.23 Kb
П2. Схема емкости на 55000л, d=3200, 32.71 Kb
Р1. Схема емкости на 60000л, d=2500, 32.14 Kb
Р2. Схема емкости на 60000л, d=3200, 32.17 Kb
С1. Схема емкости на 70000л, d=2500, 32.31 Kb
С2. Схема емкости на 70000л, d=3200, 32.96 Kb
Т. Схема емкости на 80000л, d=3200, 32.77 Kb
У. Схема емкости на 100000л, d=3200, 33.05 Kb

Монтажный комплект

По вопросам подбора оборудования просим обращаться в офис компании ООО Очистные сооружения
